Hoe realiseer je uiterst nauwkeurige positionering op een draaibank van maar liefst 23 meter lang? Jakom Cuijk B.V. vond het antwoord in de AP-serie tandwielkasten van Apex Dynamics. Door de slede-aandrijving van hun indrukwekkende Wohlenberg-draaibank te vernieuwen, combineert de specialist in groot verspanen nu brute kracht met een ongekende processtabiliteit.
Jakom: Waar geen ruimte is voor concessies
Sinds 1986 is Jakom een wereldwijde speler in de niche van extreem grote assen, walsen en liners. Van propellerassen voor de marine tot kritische onderdelen voor de olie- en gasindustrie; het machinepark in Cuijk is volledig ingericht op het zware werk. Met draaimachines die werkstukken tot 40 ton en 23 meter lengte verwerken, is hoogwaardige aandrijftechniek geen luxe, maar een bittere noodzaak.
De uitdaging: Modernisering van de langsgeleiding

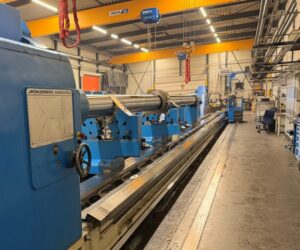

Hessel Hendriks, mede-eigenaar van Jakom, stelde een duidelijk doel voor de renovatie van hun 23 meter lange Wohlenberg-draaibank: de positioneernauwkeurigheid moest naar een hoger plan. In eigen beheer werd de volledige slede-aandrijving onder handen genomen.

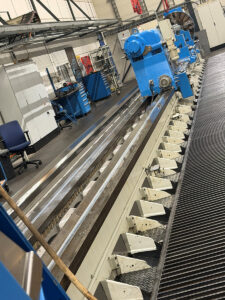

Voor een dergelijke spanwijdte is spelingsarme werking cruciaal. Daarom viel de keuze op de AP-serie tandwielkasten. Deze werden gekoppeld aan Siemens servomotoren in een master-slave-opstelling, wat zorgt voor een uiterst stijve en gecontroleerde beweging over de gehele bedlengte.
De technische configuratie
Om de enorme krachten om te zetten in precisie, is de machine uitgerust met:
- AP-serie tandwielkasten: Bekend om hun minimale speling en hoge koppeloverdracht.
- Module 5 rondsels: Voorzien van een Curvic-Plate aansluiting voor een perfecte verbinding.
- Geharde en geslepen tandheugels: Met een lengte van 2.000 mm voor een snelle montage en optimale krachtafdracht naar het machineframe.
Met een koppel van circa 2.600 Nm per aandrijving beschikt de machine nu over een voedkracht van 56.000 N.
Het resultaat? Een gigantische draaibank die ondanks zijn schaal met chirurgische precisie positioneert.
Duurzame revisie in eigen beheer
Bijzonder aan dit project is dat Jakom de volledige modificatie, van mechanica tot besturing, zelf heeft uitgevoerd. Het bewijst dat de revisie van bestaande machines, mits gecombineerd met de juiste high-end componenten, een slimme en duurzame weg is naar significante prestatieverbetering.
Voor machinebouwers en eindgebruikers benadrukt deze case de kracht van de AP-serie in zware, nauwkeurige toepassingen.
